近日，我校化学与化工学院欧阳俊教授团队在国际顶级期刊《Advanced Energy Materials》（中科院一区TOP期刊，影响因子25.245）上发表题为“Superparaelectric (Ba0.95,Sr0.05)(Zr0.2,Ti0.8)O3Ultracapacitors”的最新研究成果。半岛电竞app（山东省科学院）为通讯单位，欧阳俊教授为该论文唯一通讯作者。合作单位包括山东大学、山东大学苏州研究院、美国马里兰大学、清华大学、南京邮电大学和湘潭大学。课题组研究生王坤为论文第一作者。

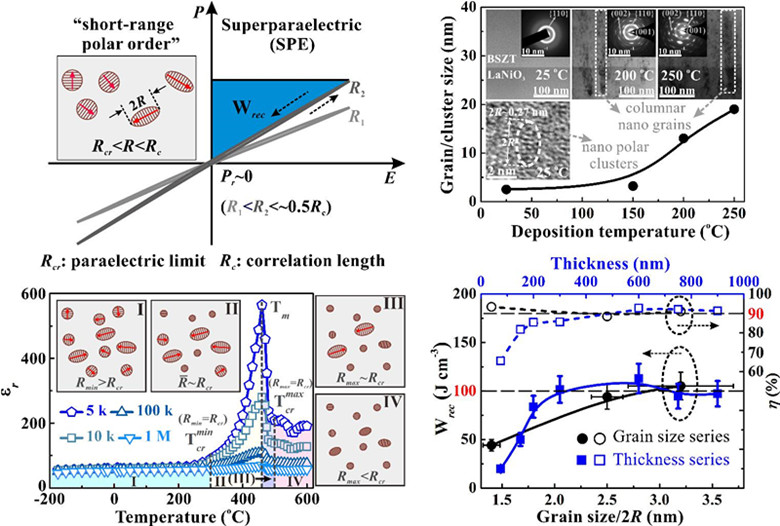

该工作结合缓冲层技术并降低制备温度至150oC以下，在溅射沉积的(Ba0.95,Sr0.05)(Zr0.2,Ti0.8)O3（BSZT）薄膜内，实现了纳米尺度极化微区（直径2-3纳米）在宏观非晶态基体中的均匀弥散分布，这一满足尺寸和分散性要求的“超顺电态”被充分的结构分析和性能测试实验得以严格证明。获得的超顺电BSZT薄膜具有良好的介电和储能性能，可回收储能密度高达102-105 J/cm3,储能效率稳定在90%左右。其超顺电物态亦赋予该薄膜电容器优异的高场和高频率特性，击穿电场高达6 MV/cm,威布尔模量~29，其介电常数在高达15GHz的测试频率或300oC的外界温度下基本保持不变。研究进一步表明，纳米极性微区随温度的演化机制，是与尺寸相关并由温度驱动的超顺电态à顺电态相变。
（论文链接:https://onlinelibrary.wiley.com/doi/10.1002/aenm.202001778）
近期，欧阳俊教授还以唯一通讯作者，分别在《ACS Applied Materials and Interfaces》和《Scripta Materialia》发表题为“Integration-Friendly, Chemically Stoichiometric BiFeO3Films with aPiezoelectric Performance Challenging that of PZT”和“Nonlinear electric field dependence of the transverse piezoelectric response in a (001) ferroelectric film”的最新研究成果，半岛电竞app（山东省科学院）分别为论文的第一完成单位和通讯单位。（论文链接:https://dx.doi.org/10.1021/acsami.0c07155；https://doi.org/10.1016/j.scriptamat.2020.08.006）
欧阳俊教授于2019年12月加入本校化学与化工学院开展教学科研工作，并组建了“新能源材料化学与功能器件”科研团队。目前主持国家自然科学基金1项和半岛电竞app高端人才引进科研启动基金1项。以第一作者或通讯作者身份在《Advanced Energy Materials》、《Nature Communications》、《Advanced Functional Materials》、《ACS Applied Materials & Interfaces》、《Acta Materialia, Scripta Materialia》等国际一流学术期刊发表SCI论文数十篇，获中国发明专利7件、国外专利1件。该项成果获得国家自然科学基金项目、半岛电竞app高端人才引进启动基金、半岛电竞app国际合作基金及苏州市纳米科技专项等项目的支持。
